MOTORES DE COMBUSTION INTERNA


Historia
Los primeros motores de combustión interna no tenían compresión, sino funcionaron en la mezcla de aire y combustible aspirada o soplada adentro durante la primera parte del movimiento del producto. La distinción más significativa entre los motores de combustión interna modernos y los diseños antiguos es el uso de la compresión.

Estructura y funcionamiento
Los motores Otto y los diésel tienen los mismos elementos principales.

Cámara de combustión

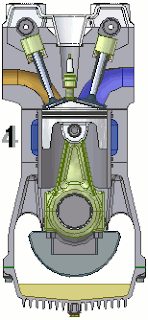

La cámara de combustión es un cilindro, por lo general fijo, cerrado en un extremo y dentro del cual se desliza un pistón muy ajustado al interior. La posición hacia dentro y hacia fuera del pistón modifica el volumen que existe entre la cara interior del pistón y las paredes de la cámara. La cara exterior del pistón está unida por un eje al cigüeñal, que convierte en movimiento rotatorio el movimiento lineal del pistón.
En los motores de varios cilindros el cigüeñal tiene una posición de partida, llamada espiga de cigüeñal y conectada a cada eje, con lo que la energía producida por cada cilindro se aplica al cigüeñal en un punto determinado de la rotación. Los cigüeñales cuentan con pesados volantes y contrapesos cuya inercia reduce la irregularidad del movimiento del eje. Un motor puede tener de 1 a 28 cilindros.

Sistema de bombeo

Correa o cadena de distribución.
El sistema de bombeo de combustible de un motor de combustión interna consta de un depósito, una bomba de combustible y un dispositivo que vaporiza o atomiza el combustible líquido. Se llama carburador al dispositivo utilizado con este fin en los motores Otto. En los motores de varios cilindros el combustible vaporizado se conduce a los cilindros a través de un tubo ramificado llamado colector de admisión. Muchos motores cuentan con un colector de escape o de expulsión, que transporta los gases producidos en la combustión.

Sistema de alimentación

Válvulas y árbol de levas.
Cada cilindro toma el combustible y expulsa los gases a través de válvulas de cabezal o válvulas deslizantes. Un muelle mantiene cerradas las válvulas hasta que se abren en el momento adecuado, al actuar las levas de un árbol de levas rotatorio movido por el cigüeñal, estando el conjunto coordinado mediante la correa de distribución. En la década de 1980, este sistema de alimentación de una mezcla de aire y combustible se ha visto desplazado por otros sistemas más elaborados ya utilizados en los motores diésel. Estos sistemas, controlados por computadora, aumentan el ahorro de combustible y reducen la emisión de gases tóxicos.

Encendido

Tapa del distribuidor.
Todos los motores tienen que disponer de una forma de iniciar la ignición del combustible dentro del cilindro. Por ejemplo, el sistema de ignición de los motores Otto, existe un componente llamado bobina de encendido, el cual es un auto-transformador de alto voltaje al cual se le conecta un conmutador que interrumpe la corriente del primario para que se induzca la chispa de alto voltaje en el secundario. Dichas chispas están sincronizadas con la etapa de compresión de cada uno de los cilindros; la chispa es dirigida al cilindro específico de la secuencia utilizando un distribuidor rotativo y unos cables de grafito que dirigen la descarga de alto voltaje a la bujía. El dispositivo que produce la ignición es la bujía, un conductor fijado a la pared superior de cada cilindro.
Si la bobina está en mal estado se sobrecalienta; esto produce pérdida de energía, aminora la chispa de las bujías y causa fallos en el sistema de encendido del automóvil.
La bujía contiene en uno de sus extremos dos electrodos separados entre los que la corriente de alto voltaje produce un arco eléctrico que enciende el combustible dentro del cilindro.

Refrigeración
Dado que la combustión produce calor, todos los motores deben disponer de algún tipo de sistema de refrigeración. Algunos motores estacionarios de automóviles y de aviones y los motores fueraborda se refrigeran con aire. Los cilindros de los motores que utilizan este sistema cuentan en el exterior con un conjunto de láminas de metal que emiten el calor producido dentro del cilindro. En otros motores se utiliza refrigeración por agua, lo que implica que los cilindros se encuentran dentro de una carcasa llena de agua que en los automóviles se hace circular mediante una bomba. El agua se refrigera al pasar por las láminas de un radiador. Es importante que el líquido que se usa para enfriar el motor no sea agua común y corriente porque los motores de combustión trabajan regularmente a temperaturas más altas que la temperatura de ebullición del agua, esto provoca una alta presión en el sistema de enfriamiento dando lugar a fallas en los empaques y sellos de agua así como en el radiador; se usa un anticongelante pues no hierve a la misma temperatura que el agua, si no a mucho más alta temperatura, tampoco se congelará a temperaturas muy bajas.
Otra razón por la cual se debe de usar un anticongelante es que este no produce sarro ni sedimentos que se adhieren en las paredes del motor y del radiador formando una capa aislante que disminuirá la capacidad de enfriamiento del sistema. En los motores navales se utiliza agua del mar para la refrigeración.

Sistema de arranque
Al contrario que los motores y las turbinas de vapor, los motores de combustión interna no producen un par de fuerzas cuando arrancan (véase Momento de fuerza), lo que implica que debe provocarse el movimiento del cigüeñal para que se pueda iniciar el ciclo. Los motores de automoción utilizan un motor eléctrico (el motor de arranque) conectado al cigüeñal por un embrague automático que se desacopla en cuanto arranca el motor. Por otro lado, algunos motores pequeños se arrancan a mano girando el cigüeñal con una cadena o tirando de una cuerda que se enrolla alrededor del volante del cigüeñal. Otros sistemas de encendido de motores son los iniciadores de inercia, que aceleran el volante manualmente o con un motor eléctrico hasta que tiene la velocidad suficiente como para mover el cigüeñal; los iniciadores explosivos, que utilizan la explosión de un cartucho para mover una turbina acoplada al motor; oxígeno para alimentar las cámaras de combustión en los primeros movimientos (grandes motores). Los iniciadores de inercia y los explosivos se utilizan sobre todo para arrancar motores de aviones.
informacion tomada de wikipedia
